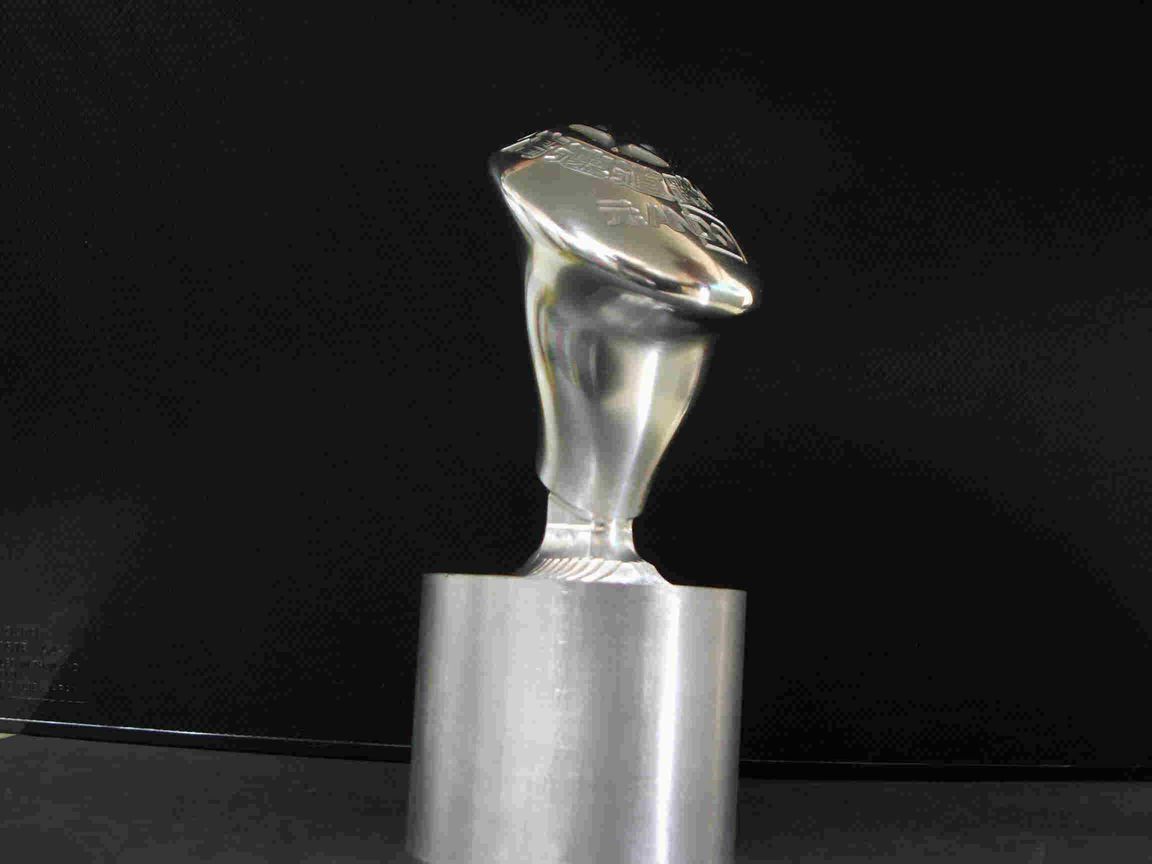

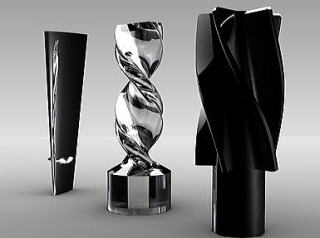

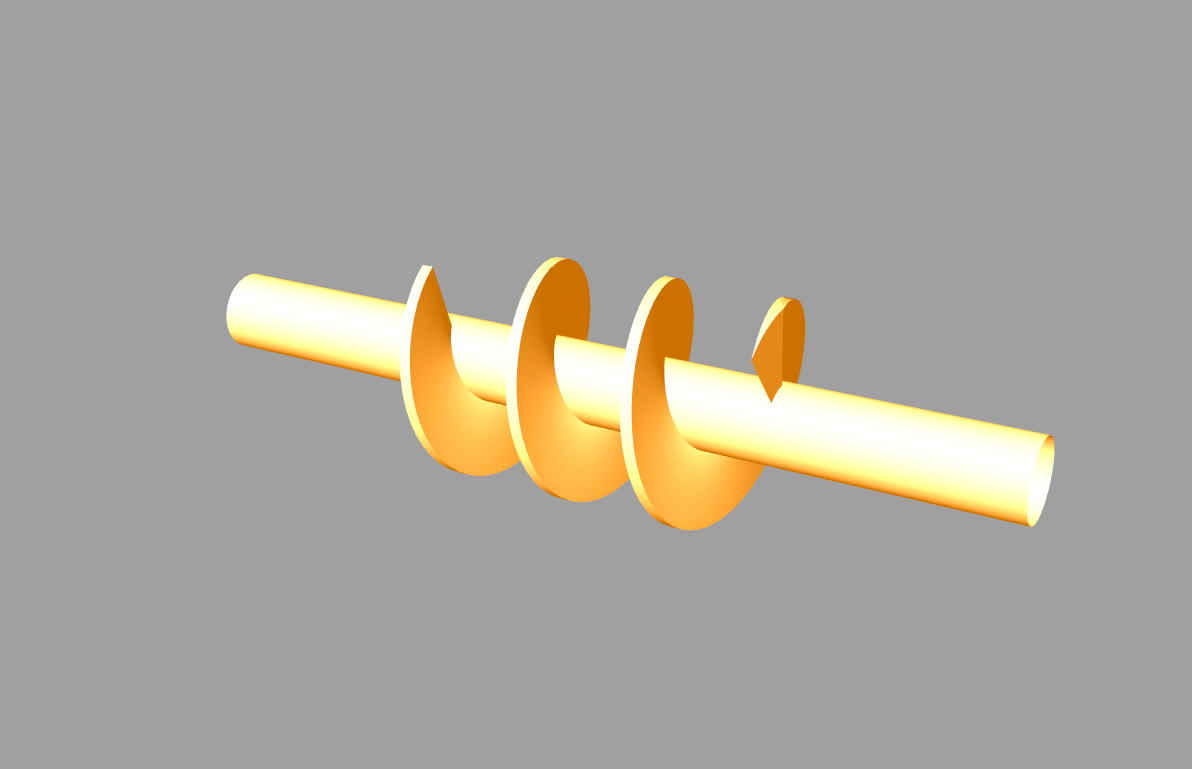

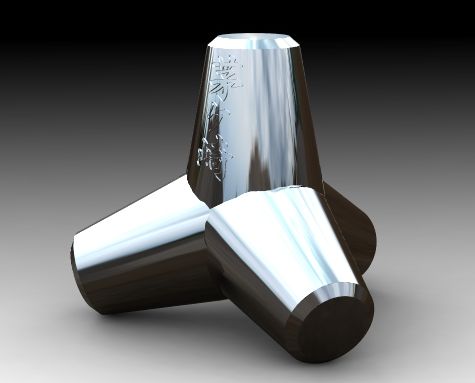

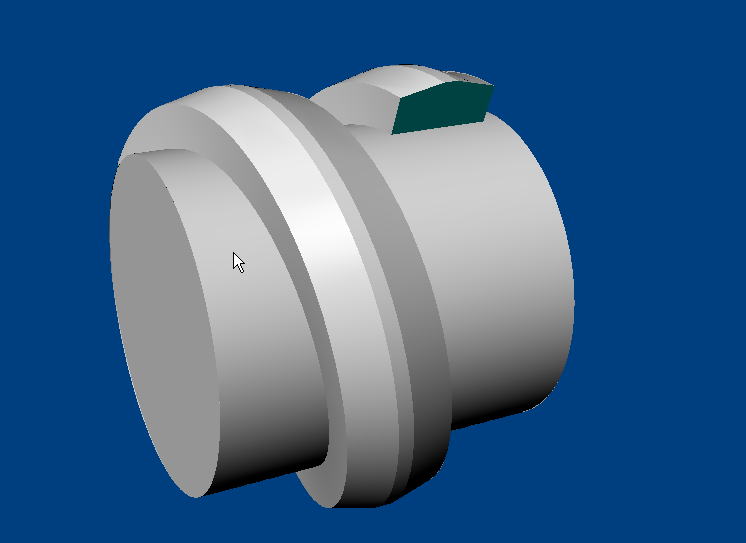

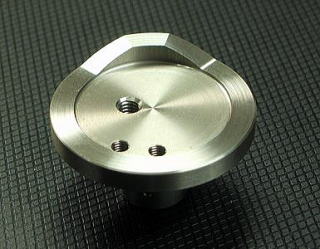

マシニング同時4軸加工（スクリュー・らせん・カム加工・）／複合加工の【株式会社ダイショウ】 　　　　マシニンング同時4軸加工とは・・・？ 当社の“特異”“得意”技術の「同時４軸加工」 複合機（旋盤+ミーリング軸）が普及してきた昨今、同軸４軸、同時５軸という言葉もよく耳にします。 マシニングにおいても同時5軸加工機が普及してきました。 当社が行っているのは、マシニングによる「同時４軸加工」です。 縦型マシニングで一般的に行われる「Ｘ軸、Ｙ軸、Ｚ軸」による制御に加えて、Ｘ軸を回転させる「Ａ軸」を他3軸と同時に制御して加工を行うことができます。 旋盤品（●物）の後加工はもちろんのこと、スパイラル形状や、円筒形状の3次元加工、円筒形状に限らず、不定形状のワンチャッキング加工も行えます。 ［加工内容］ 　 ①旋盤　後加工、複合機などで行う加工　　　　 　　円筒、円盤形状の側面における・・・ 　　　・角度割り出し　穴あけ加工 　　　・角度割り出し　ミーリング加工 　特徴 　　　：複合機などでは不足がちな「ミーリング剛性」が強いため、高硬度材や、難削材の後加工に適します。 　　　：旋盤加工後にワークをチャッキングしなおすため、複合機の加工精度（同芯度）とは、それ以下となります。 　②同時４軸制御加工　　　　 （１）円筒形 　代表的なのが、円筒にスパイラル形状を施す加工です 　ネジ切りのような溝形状が想像されますが、不定ピッチ（徐変ピッチ）でも可能です。 　特徴 3Dモデルを元に加工を行うことができるので、端部のフィレットや曲面上のＣ面など、自由に形状が設定できます。 　　　　ｅｘ：スクリュー、らせん形状、カム形状など （２）不定形 　　　　 回転させながら、XYZ軸それぞれを同時に制御して三次元加工を行います。 下記写真の形状はその一例です。 軸方向に凹部がなければ（刃物が届けば・・）、または仮想回転軸より放射状に 出ている凸形状であれば基本的に加工可能です。 　　　　　　「同時5軸加工でなければ加工不可能？」といった形状があればお問い合わせください。 　　　　　　形状、用途により加工可能な場合があります。 [加工寸法］ （1）スクロールチャックでの加工、円筒形の場合 ・大きさφ390×L=600 ・積載重量100ｋｇ を目安にしてください。 スクロールチャックの貫通穴により、ニゲ寸法が「φ44×L=200」程度取れます。 加工内容、形状、重量により異なりますので、詳しくはお問い合わせください。 　（2）チルトテーブル使用の場合 ・400×300×200　　を目安にしてください 加工内容、形状、重量により異なりますので、詳しくはお問い合わせください。　　　 お問い合わせ：技術営業:石塚 TEL　0467-86-6768 / Mail dyshow@nifty.com top
